換熱器是一種實現物料之間熱量交換的節能設備，它廣泛應用于國民經濟的各個領域。在生產中為了防止腐蝕和污染，以及滿足工藝流程、勞動保護、生產等方面的要求，通常采用雙管板換熱器來解決。

　　在換熱管端部有一塊管板，稱為外側管板，也就是管程管板，兼作設備法蘭，與換熱管及管箱法蘭相連接。在距換熱管端部較近的位置還有一塊管板，稱為內側管板，即殼程管板，與換熱管及殼程相連接。外側管板與內側管板之間有一定的距離，這部分空間可以用一個短節跟外界隔離開，組成一個不承受壓力的隔離腔；也可以是一個敞開的結構。

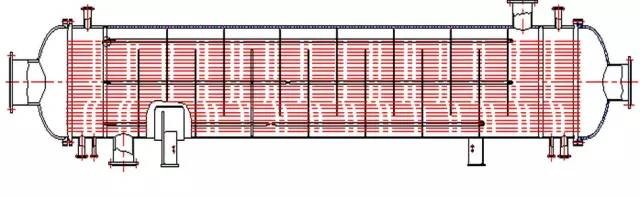

　　雙管板換熱器是在換熱器一端設有一定間隙的兩塊管板或相當于有一定間隙的兩塊管板的換熱器，如圖所示。在實際操作中，雙管板換熱器一般用于以下兩種場合：一種是防止管殼程間介質混串的場合，例如，對殼程走水、管程走氯氣或氯化物的換熱器，若殼程中的水與管程中的氯氣或氯化物接觸，就會產生具有強腐蝕性的鹽酸或次氯酸，并對管程材質造成嚴重的腐蝕。采用雙管板結構，能有效防止兩種物料混合，從而杜絕上述事故的發生；另一種是管殼程間介質壓差很大的場合，此時通常在內外管板之間的空腔中加入一種介質，以減小管殼程間介質的壓差。

　　在如下情形時，換熱器管程和殼程介質嚴格禁止混合，則常常采用雙管板換熱器結構：①當管程和殼程二介質相混合后會引起嚴重腐蝕；②一側為高度危害介質滲入到另一側會引起嚴重后果；③當管程和殼程介質相混合后兩種介質會引起燃燒或爆炸；④當一種介質混入另一種介質時，引起催化劑中毒；⑤管程和殼程介質相混合后會引起聚合或生成樹脂狀物質；⑥管程和殼程介質相混合后會引起化學反應終止或限制；⑦管程和殼程介質相混合后，引起產品污染或產品質量下降。
　　雙管板換熱器作為主要用于高溫、高壓、易燃、易爆、有毒或較強腐蝕介質的換熱器的工況下，若要更好地推廣應用，掌握好設計、制造、運行、維護各個環節，其中很重要就是雙管板換器制造質量要好，要求較高的制造精度，同時換熱管質量要好，保證在使用中不出現換熱管壁破裂的情況。
